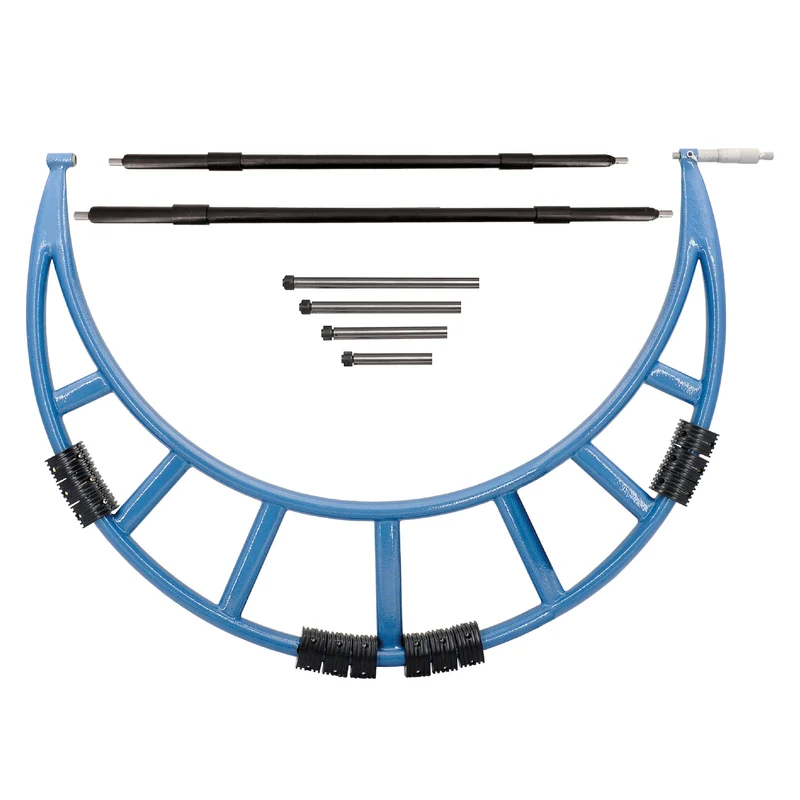

Bügelmessschraube für große Werkstücke

Spezielle Mikrometerschraube zum präzisen Messen sehr großer Werkstücke bis 1200 mm. Die auswechselbaren Messbolzen können mit der Drehmoment-Ratsche gleichmäßig angezogen werden. Gefertigt nach Genauigkeiten der DIN. Messbereiche über 1200 mm auf Anfrage.

• Ablesung 0,01 mm
• Genauigkeit nach DIN 863-3

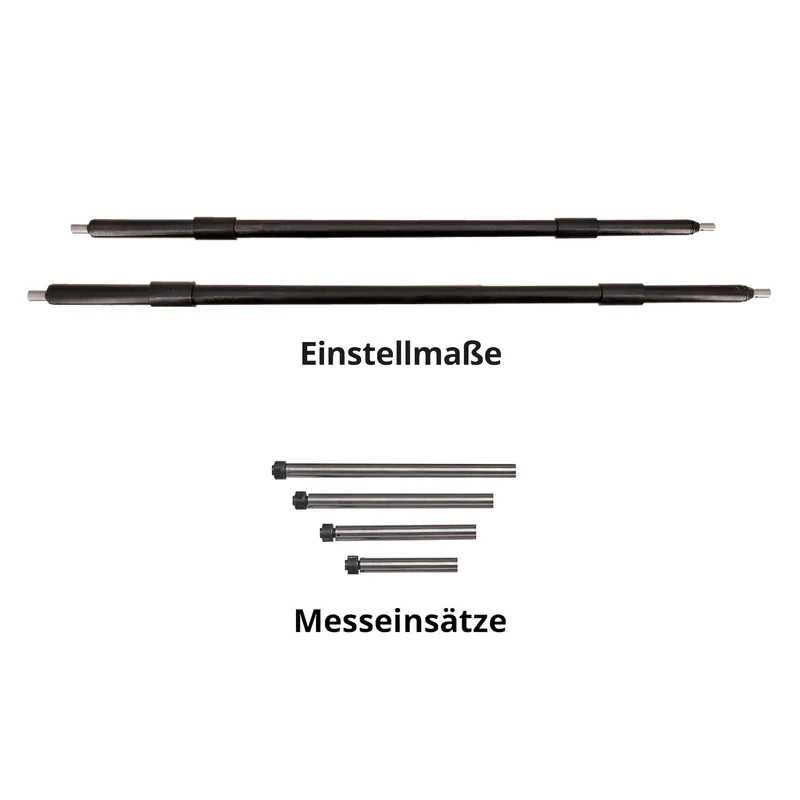

• inkl. Einstellmaßen und Messeinsätzen
• Spindeldurchmesser 8 mm
• Ableseteile mattverchromt
• Hartmetall-Messflächen
• Handwärmeschutz
• mit Gefühlsratsche
• inkl. Transportverpackung

Messbereich (mm)	Einstellmaße (mm)
300 - 400	325 / 375
400 - 500	425 / 475
500 - 600	525 / 575
600 - 700	625 / 675
700 - 800	725 / 775
800 - 900	825 / 875
900 - 1000	925 / 975
1000 - 1200*	1025 / 1075

*Messspindelweg = 50mm, Spindelsteigung = 1 mm

Abbildung ähnlich (Form/Farbe des Bügels kann abweichen).
