Dreipunkt Innenmessschrauben Set analog

1.178,00 €724,65 €Im Angebot
Messbereich
Menge

Beschreibung

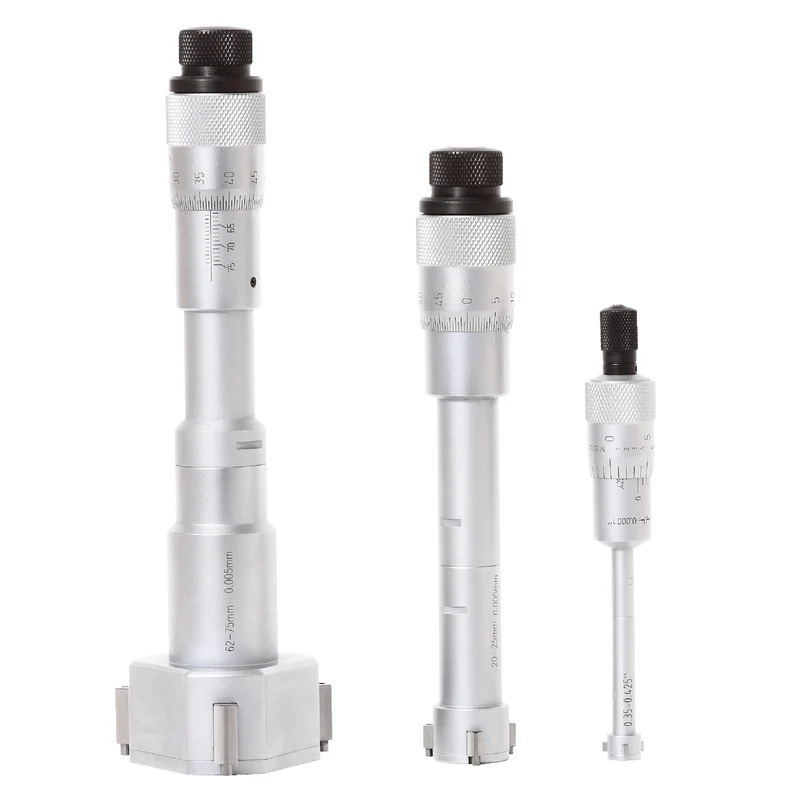

Dreipunkt-Innenmikrometer für die präzise Messung des Innendurchmessers von Zylindern oder Rohren. Mit dem Set wird ein größerer Messbereich abgedeckt.
Durch das 3-Punkt-Messprinzip werden Bohrungen an drei Stellen erfasst, womit eine besonders genaue und wiederholbare Messung ermöglicht wird. Die robuste Konstruktion sorgt für eine lange Lebensdauer, auch bei regelmäßiger Beanspruchung im Werkstattalltag.

  • Genauigkeit nach DIN 863
  • geeignet für Sackloch- und Durchgangsbohrungen
  • Hartmetall-Messflächen
  • Ableseteile mattverchromt
  • Gefühlsratsche
  • mit Einstellringen

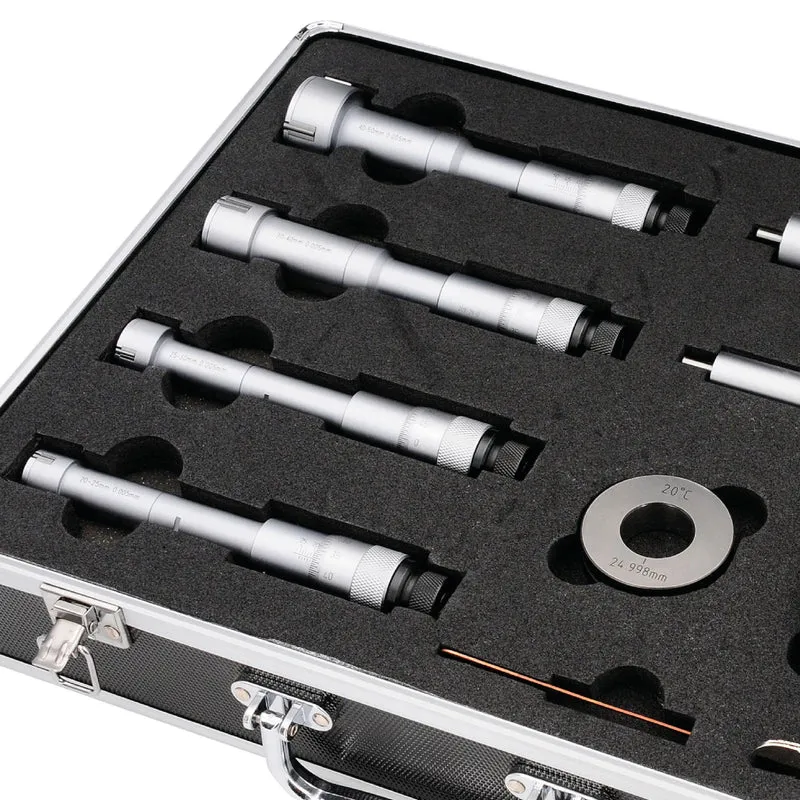

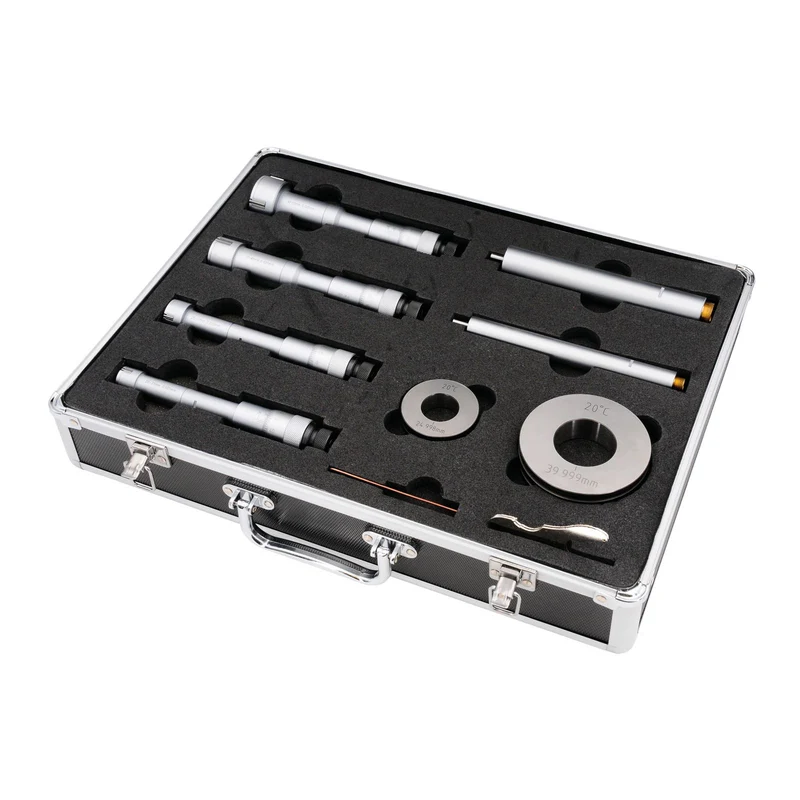

  • Lieferung im Alukoffer
  • Produktbild zeigt Messbereich 20-50 mm

*Ausführung als Zweipunkt-Innnenmessschraube


✅ Exakte Ergebnisse – durch drei symmetrisch angeordnete Messflächen für eine perfekte Selbstzentrierung
✅ Hohe Messsicherheit – Messfehler durch Verkanten werden zuverlässig ausgeschlossen
✅ Vielseitig einsetzbar – für die präzise Kontrolle von Zylinderbohrungen, Passungen und Innendurchmessern
✅ Robust & langlebig – hochwertige Materialien für dauerhafte Genauigkeit


Sets:

Messbereich
(mm)		 Ablesung
(mm)		 Genauigkeit
(mm)		 Messschrauben
(Messbereich mm)		 Einstellringe
(mm)		 Verlängerung
3-6 0,001 0,004 3-4*
4-5*
5-6*		 4,0
5,0
6,0		 -
6-12 0,001 0,004 6-8
8-10
10-12		 6,0
8,0
10,0		 1x 100 mm
12-20 0,005 0,005 12-16
16-20		 16,0 1x 150 mm
20-50 0,005 0,005 20-25
25-30
30-40
40-50		 25,0
40,0		 2x 150 mm
50-100 0,005 0,005 50-63
62-75
75-88
87-100		 62,0
87,0		 1x 150 mm

Einzelne Messschrauben

Messbereich
(mm)		 Ablesung
(mm)		 Genauigkeit
(mm)		 A
(mm)		 L
(mm)		 Einstellring
(mm)
3-4* 0,001 0,004 - 22,5 4,0
4-5* 0,001 0,004 - 22,5 5,0
5-6* 0,001 0,004 - 22,5 6,0
6-8 0,001 0,004 1,4 55 6,0
8-10 0,001 0,004 1,4 55 8,0
10-12 0,001 0,004 1,4 55 10,0
12-16 0,005 0,005 0,5 80 16,0
16-20 0,005 0,005 0,5 80 16,0
20-25 0,005 0,005 0,5 90 25,0
25-30 0,005 0,005 0,5 90 25,0
30-40 0,005 0,005 0,5 97 40,0
40-50 0,005 0,005 0,5 97 40,0
50-63 0,005 0,005 0,5 115 62,0
62-75 0,005 0,005 0,5 115 62,0
75-88 0,005 0,005 0,5 115 87,0
87-100 0,005 0,005 0,5 115 87,0
