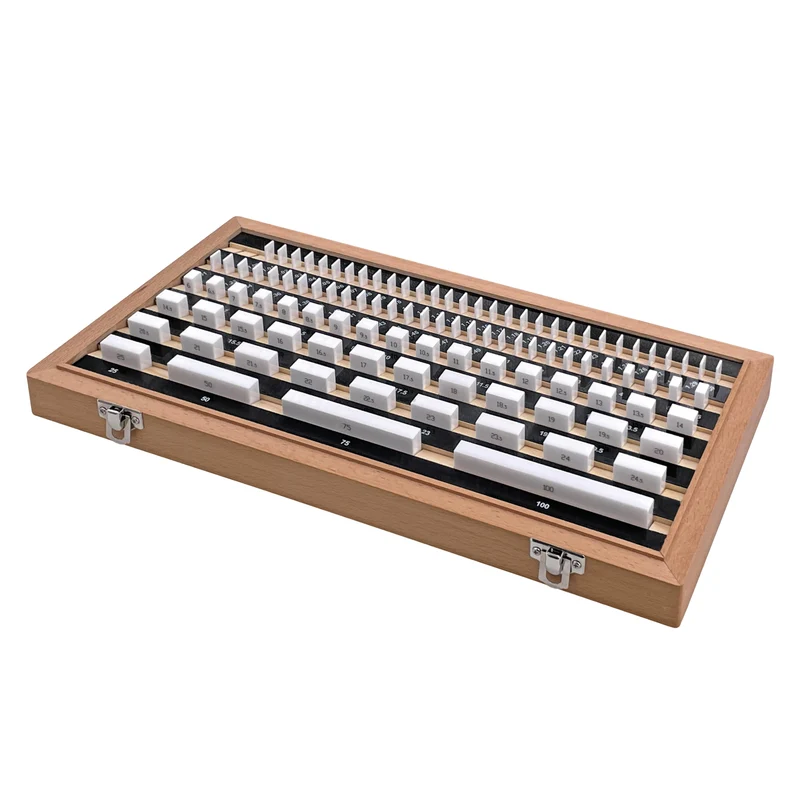

Endmaßsatz 122-teilig Keramik

Robuster Endmaßsatz aus verschleißfester Keramik, besonders widerstandsfähig gegen Korrosion und thermische Einflüsse. Perfekt für hochpräzise Messungen in anspruchsvollen Umgebungen.

• Genauigkeit nach DIN EN ISO 3650
• hohe Stabilität und Verschleißfestigkeit
• Härte 1350HV
• Lieferung im Holzkasten (mit Deckel)

Aufteilung unserer Sätze

Satz	Anzahl	Größe (mm)
32-tlg.	1 9 9 9 3 1	1,005 1,01 - 1,09 1,10 - 1,90 1 - 9 10 - 30 50
47-tlg.	1 20 7 9 10	1,005 1,01 - 1,2 1,30 - 1,90 1 - 9 10 - 100
87-tlg.	9 49 19 10	1,001 - 1,009 1,01 - 1,49 0,5 - 9,5 10 - 100
103-tlg.	1 49 49 4	1,005 1,01 - 1,49 0,5 - 24,5 25 - 100
122-tlg.	1 9 49 4 49 10	1,005 1,001 - 1,009 1,01 - 1,49 1,6 - 1,9 0,5 - 24,5 25 - 100

Wahl der Genauigkeitsklasse

Gen. 1
Verwendung zum Einstellen und Kalibrieren von Lehren und Messgeräten in Messräumen und an Prüfplätzen in Fertigungsbereichen.

Gen. 0
Verwendung als „Werksnormale“ in Kalibrierlaboren und klimatisierten Messräumen zum Kalibrieren von Lehren sowie Messgeräten.


Toleranzen (Grenzabmaße der Länge vom Nennmaß)

Größe mm	Gen. 0 µm	Gen. 1 µm
0 - 10	± 0,12	± 0,20
10 - 25	± 0,14	± 0,30
25 - 50	± 0,20	± 0,40
50 - 75	± 0,20	± 0,50
75 - 100	± 0,30	± 0,60

Materialvergleich

Eigenschaft	Stahl	Keramik	Hartmetall
Längenausdehnungskoeffizient	11,5 ⋅ 10-6 / K	9,3 ⋅ 10-6 / K	4,5 ⋅ 10-6 / K
Härte Vickers ca.	800	1350	1600
Wärmeleitfähigkeit	●●○○○	●●●●●	●●●○○
Verschleißfestigkeit	●●●○○	●●●●●	●●●●○
Anschubeigenschaften	●●●●●	●●●○○	●●●●●
Korrosionsbeständigkeit	●●○○○	●●●●●	●●●●○
Langzeitstabilität	●●●○○	●●●●○	●●●●●
