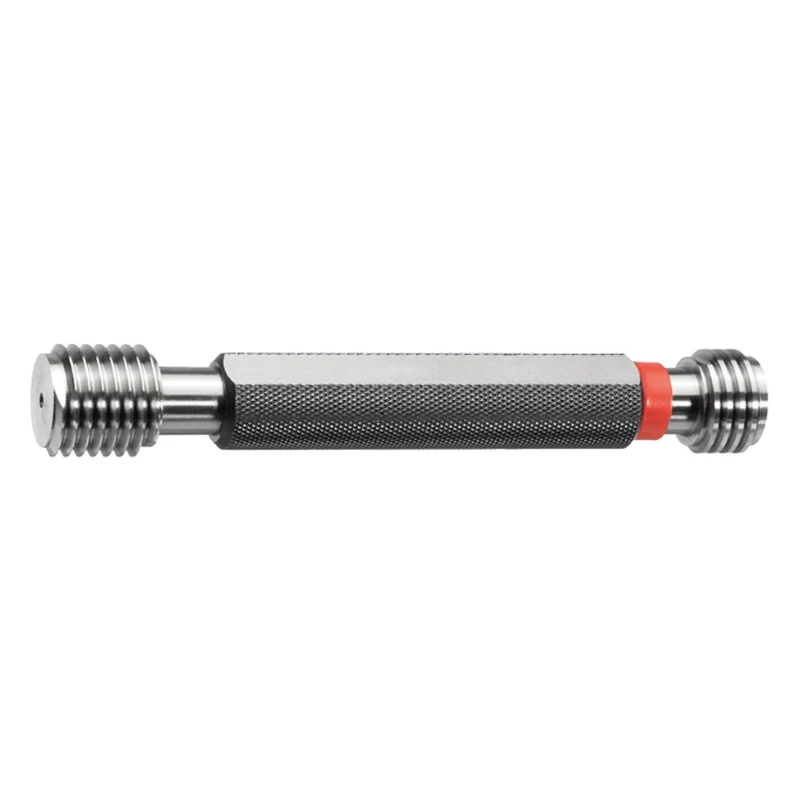

Gewindelehrdorn UNC

Gewinde-Grenzlehrdorne aus erstklassigem Lehrenstahl.

• Amerikanisches Gewinde UNC ANSI B.1.1.
• Ausschussseite rot gekennzeichnet
• verpackt in Kunststoffhülse und in Ölpapier zum Schutz vor Korrosion

Anwendung:

Gewinde-Grenzlehrdorne bestehen aus einer Gut-Seite und einer Ausschuss-Seite (gekennzeichnet durch roten Ring).
Die Gut-Seite muss sich ohne großen Kraftaufwand von Hand in das Gewinde des Werkstücks eindrehen lassen. Ist dies nicht möglich, erfüllt das Gewinde nicht die Anforderungen (→ Ausschuss).
Die Ausschuss-Seite darf sich von Hand höchstens zwei Umdrehungen in das Gewinde eindrehen lassen. Ist ein weiteres Einschrauben möglich, entspricht das Gewinde ebenfalls nicht den geforderten Toleranzen (→ Ausschuss).
Für Werkstücke und Lehren gilt eine Bezugstemperatur von 20°C.
