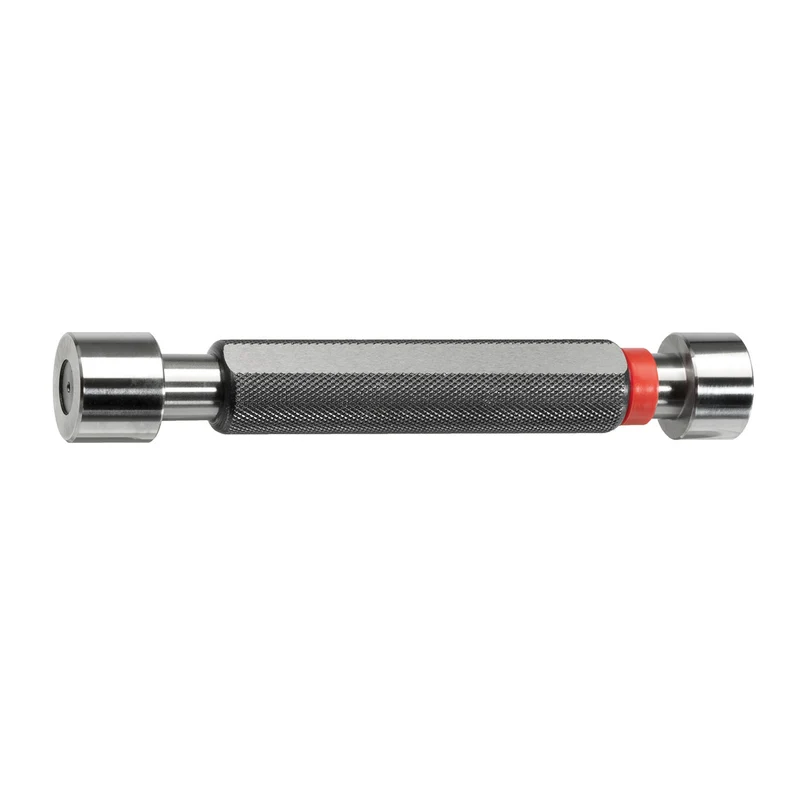

Grenzlehrdorn H6

Grenzlehrdorne mit Passung H6.
Messkörper aus erstklassigem Lehrenstahl, gehärtet, entspannt, geschliffen und geläppt. Die Gutseiten dieser Arbeitslehren werden mit einem Abnutzungsaufmaß nach DIN 7164 gefertigt.

• Toleranz und Abmaße nach DIN 1938-1.
• beschriftet mit dem Istmaß

• bis 41 mm: Gut- und Ausschussseite auf einem Griff (DIN 2240, Teil 1 Form R).

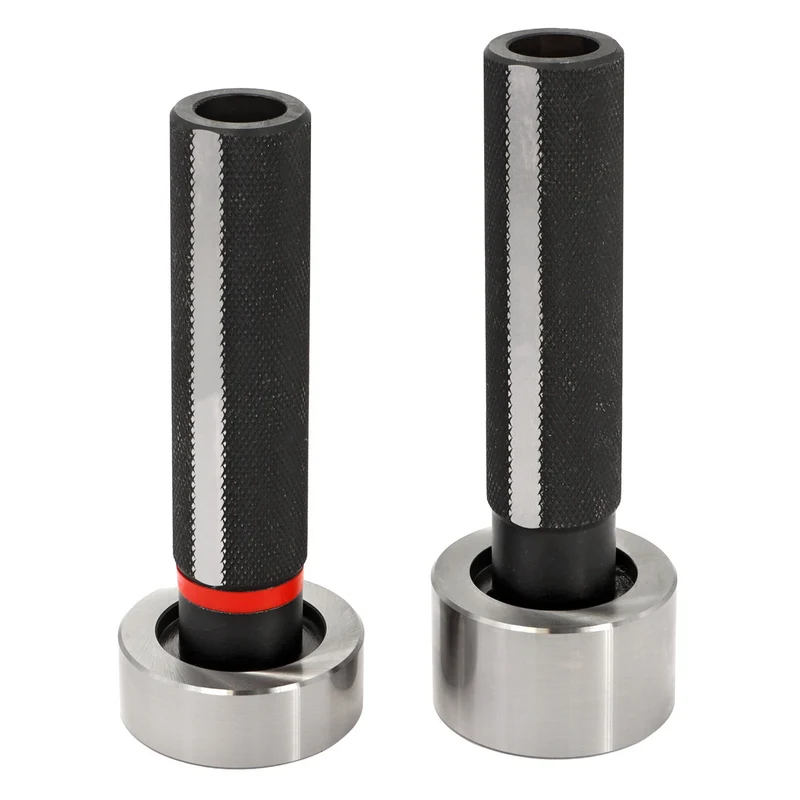

• ab 42 mm: zweigeteilt (Gut/Ausschuss)

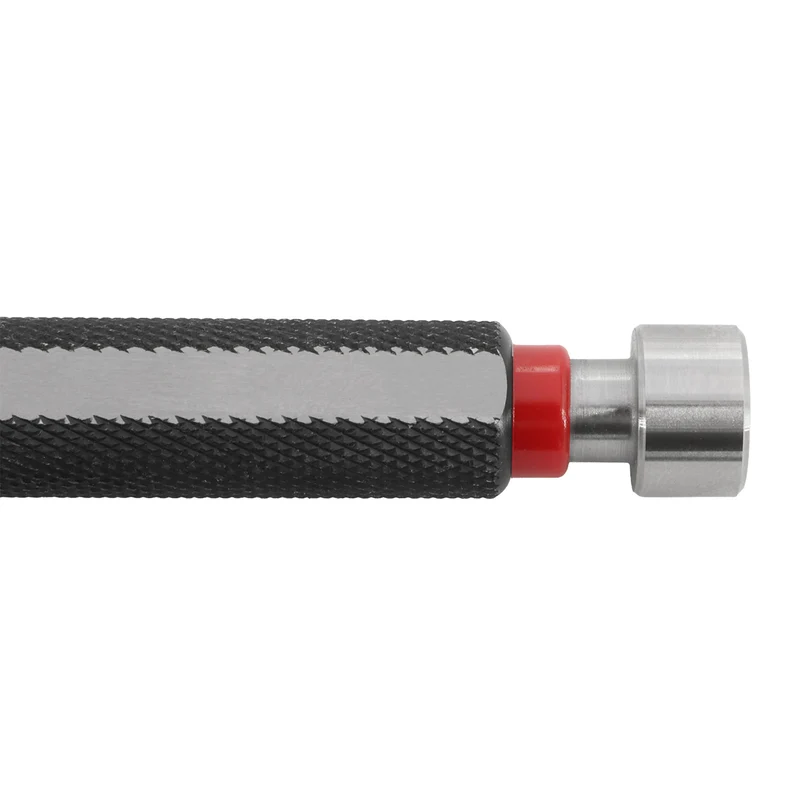

• Ausschussseite rot gekennzeichnet
• verpackt in Kunststoffhülse und in Ölpapier zum Schutz vor Korrosion

Anwendung:

Grenzlehrdorne bestehen aus einer Gut-Seite und einer Ausschuss-Seite (gekennzeichnet durch roten Ring).

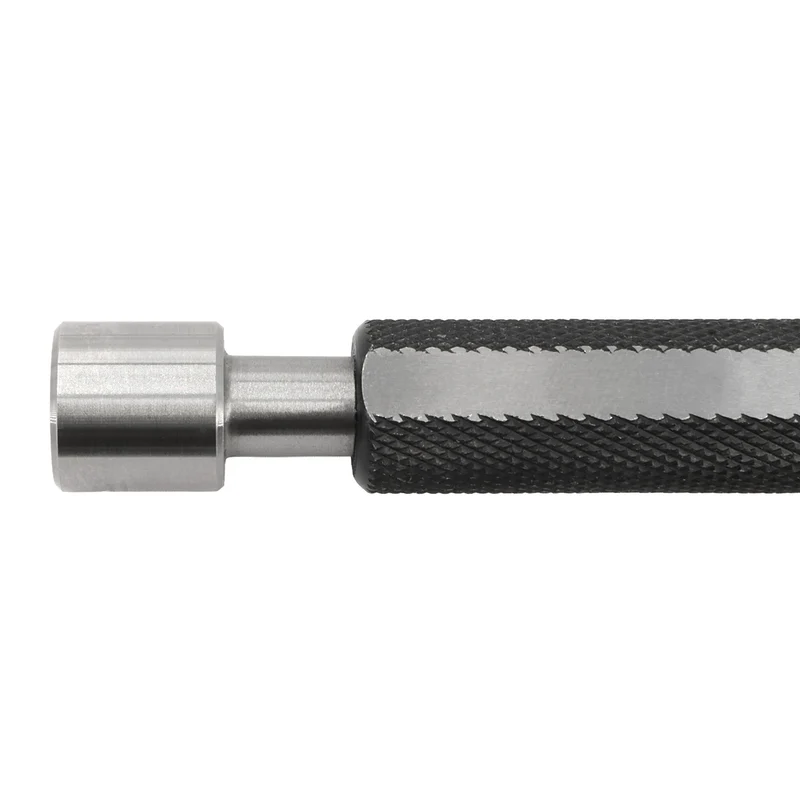

Die Gut-Seite muss durch ihr Eigengewicht in die Bohrung des Werkstücks gleiten.
Die Ausschuss-Seite darf nur an der Bohrung anschnäbeln.
Für Werkstücke und Lehren gilt eine Bezugstemperatur von 20°C.
