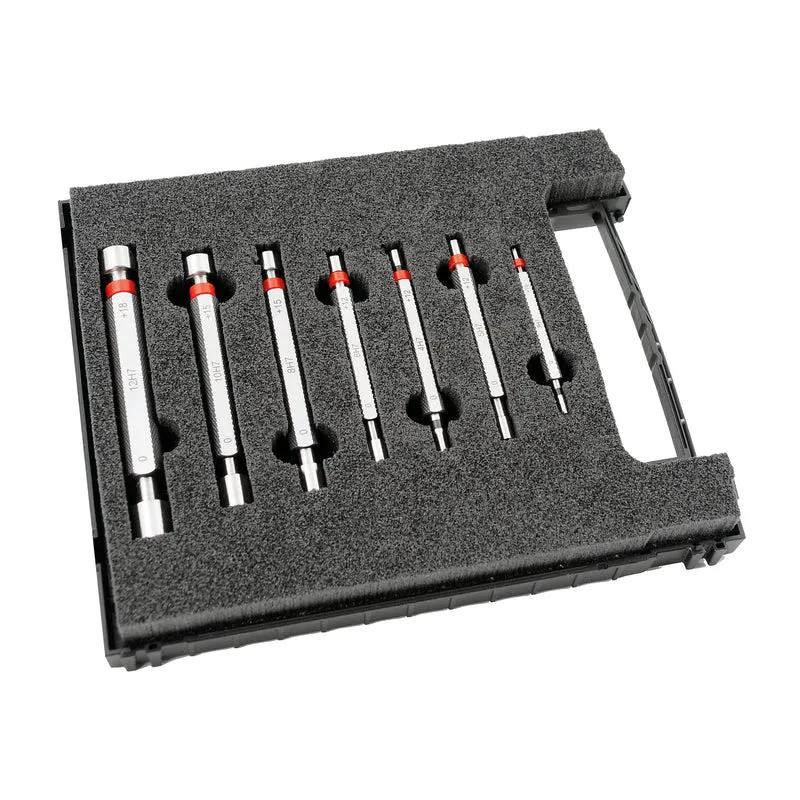

Grenzlehrdorn-Satz H7

Grenzlehrdorne im Set mit den Maßen 3 / 4 / 6 / 8 / 10 / 12 mm.

Messkörper aus erstklassigem Lehrenstahl, gehärtet, entspannt, geschliffen und geläppt. Die Gutseiten dieser Arbeitslehren werden mit einem Abnutzungsaufmaß nach DIN 7164 gefertigt.

• Toleranz und Abmaße nach DIN 1938-1.
• beschriftet mit dem Istmaß

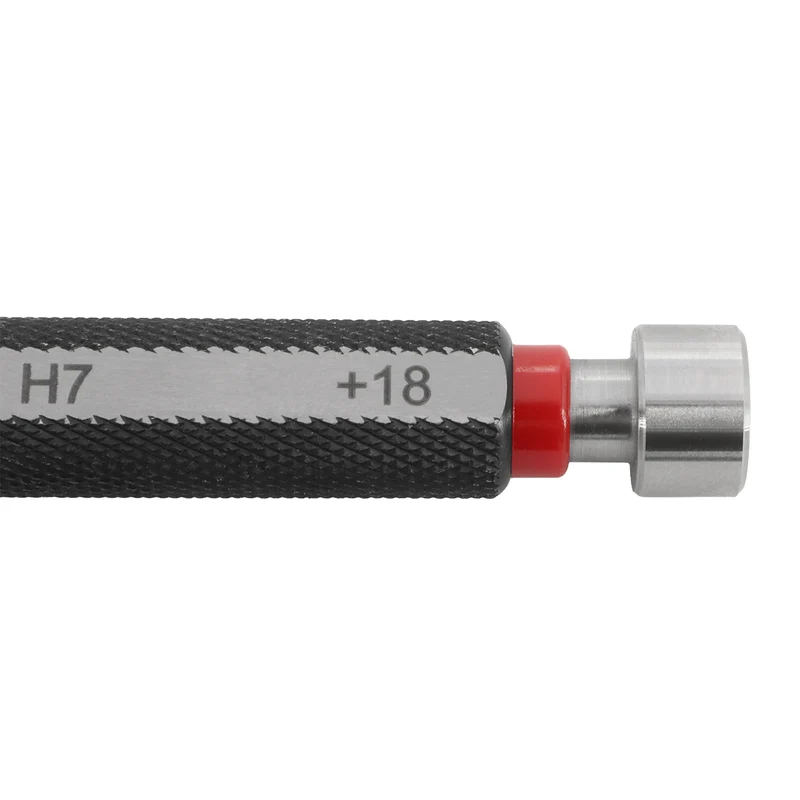

• Ausschussseite rot gekennzeichnet

Anwendung:

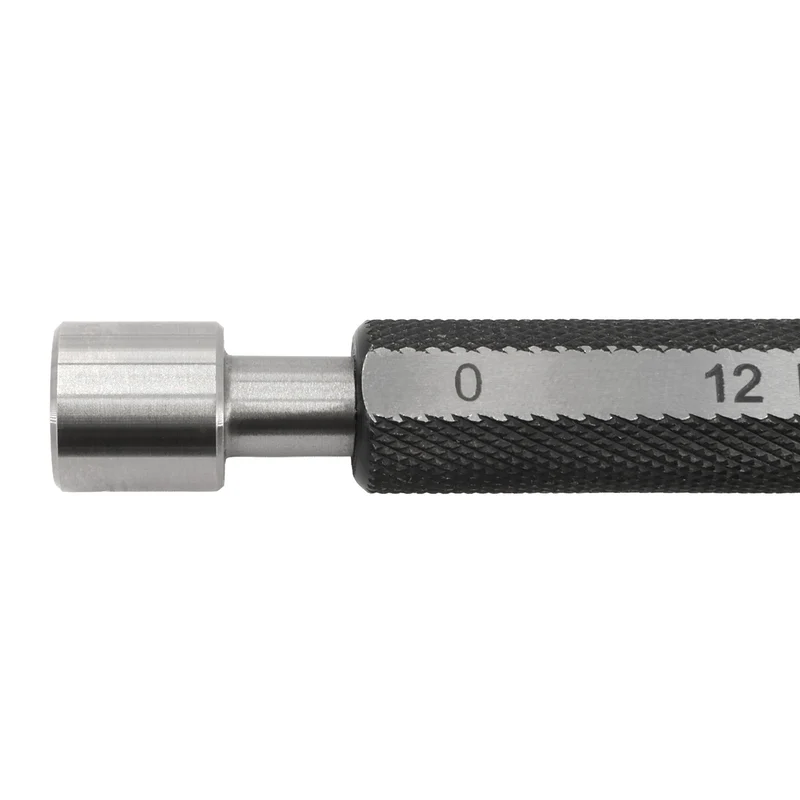

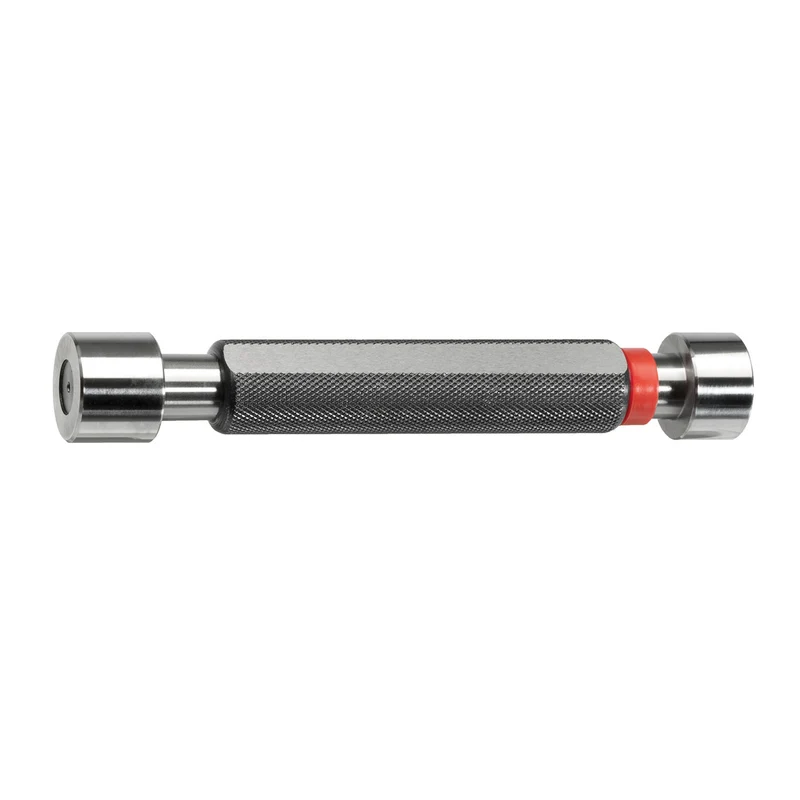

Grenzlehrdorne bestehen aus einer Gut-Seite und einer Ausschuss-Seite (gekennzeichnet durch roten Ring).
Die Gut-Seite muss durch ihr Eigengewicht in die Bohrung des Werkstücks gleiten.
Die Ausschuss-Seite darf nur an der Bohrung anschnäbeln.
Für Werkstücke und Lehren gilt eine Bezugstemperatur von 20°C.
