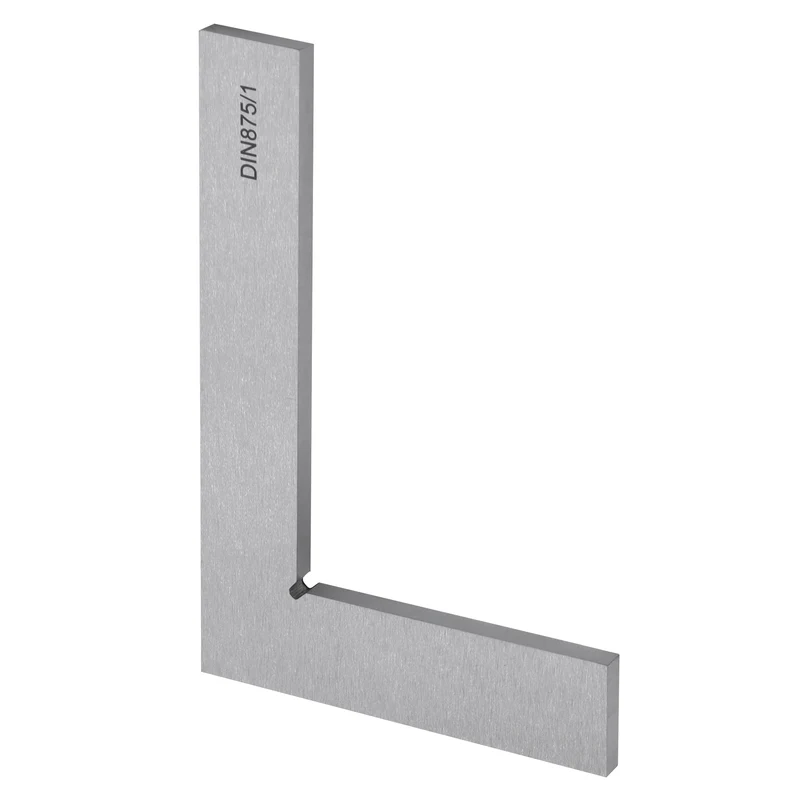

Werkstattwinkel ohne Anschlag Gen. 1

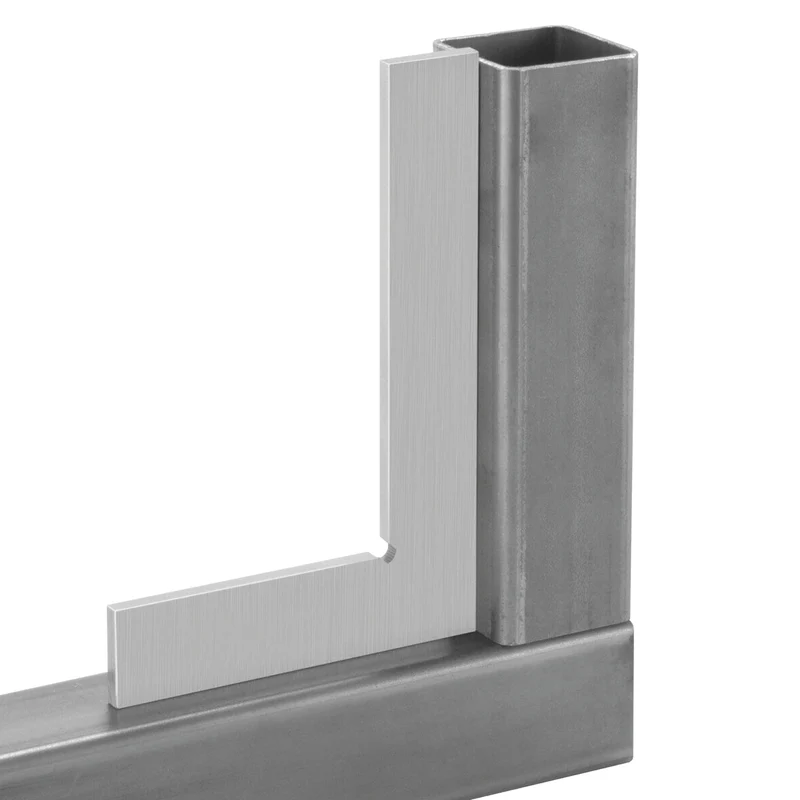

90°-Winkel für präzise Kontrollen mit hoher Anforderung an Genauigkeit.

• Genauigkeit (Rechtwinkligkeit, Geradheit, Ebenheit) nach DIN 875-1
• aus Spezialstahl

Größe (mm)	Querschnitt (mm)
75 x 50	15 x 5
100 x 70	20 x 5
150 x 100	25 x 5
200 x 130	30 x 6
250 x 165	35 x 7
300 x 200	40 x 8
400 x 265	45 x 10
500 x 330	50 x 10
600 x 400	50 x 10

Genauigkeiten nach DIN 875-1 (Genauigkeitsgrad 1):

Rechtwinkligkeitstoleranz der Prüfflächen in µm: 10 + L/20 (L in mm)
Ebenheits-/Geradheitstoleranz in µm: 4 + L/50 (L in mm)
